يمكن تصنيف المحامل الأسطوانية المتقاطعة للمخفضات التوافقية إلى نوعين هيكليين رئيسيين وفقًا لتطبيقها: حلقة خارجية مقسمة مع حلقة داخلية مدمجة، وكل من الحلقات الخارجية والداخلية مدمجة. العناصر المتداول عبارة عن بكرات أسطوانية مرتبة بشكل متعامد مع بعضها البعض بزاوية 90 درجة داخل المجاري المائية على شكل حرف V. يمكّن هذا التصميم المحمل من تحمل الأحمال في جميع الاتجاهات في وقت واحد، بما في ذلك الأحمال المحورية والأحمال الشعاعية ولحظات الانقلاب. يتميز المحمل بالدقة العالية، والصلابة العالية، والاحتكاك المنخفض، وقدرة الحمل المجمعة.
يتميز نوع CSD بحلقة خارجية متكاملة وحلقة داخلية مدمجة. أبعاد القطر الخارجي هي نفس أبعاد نوع CSF، في حين توفر صلابة أعلى مقارنة بمحامل CSF. يتم استخدامه بشكل رئيسي في قسم الإخراج لمخفضات سلسلة CSD.
الاحتياطات
قبل التثبيت، قم بتنظيف مبيت المحمل والعمود ومكونات التزاوج الأخرى جيدًا لإزالة الزيت والملوثات والحطام. تأكد من عدم وجود نتوءات أو حواف حادة. تحقق من أن تفاوتات التركيب بين تجويف المبيت والقطر الخارجي للمحمل، وكذلك بين مجلة العمود والقطر الداخلي للمحمل، تلبي المتطلبات المحددة.
عند ربط مسامير التثبيت، يجب أن تتم عملية التثبيت تدريجيًا على 3 إلى 4 مراحل، من الشد الجزئي إلى الشد الكامل. اتبع تسلسلًا قطريًا (نمطًا متقاطعًا) وكرر عملية الشد. يمكن تحديد عزم ربط البراغي بالرجوع إلى قيم عزم الدوران الموصى بها لمسامير تثبيت محمل الأسطوانة المتقاطعة في الجدول أدناه.

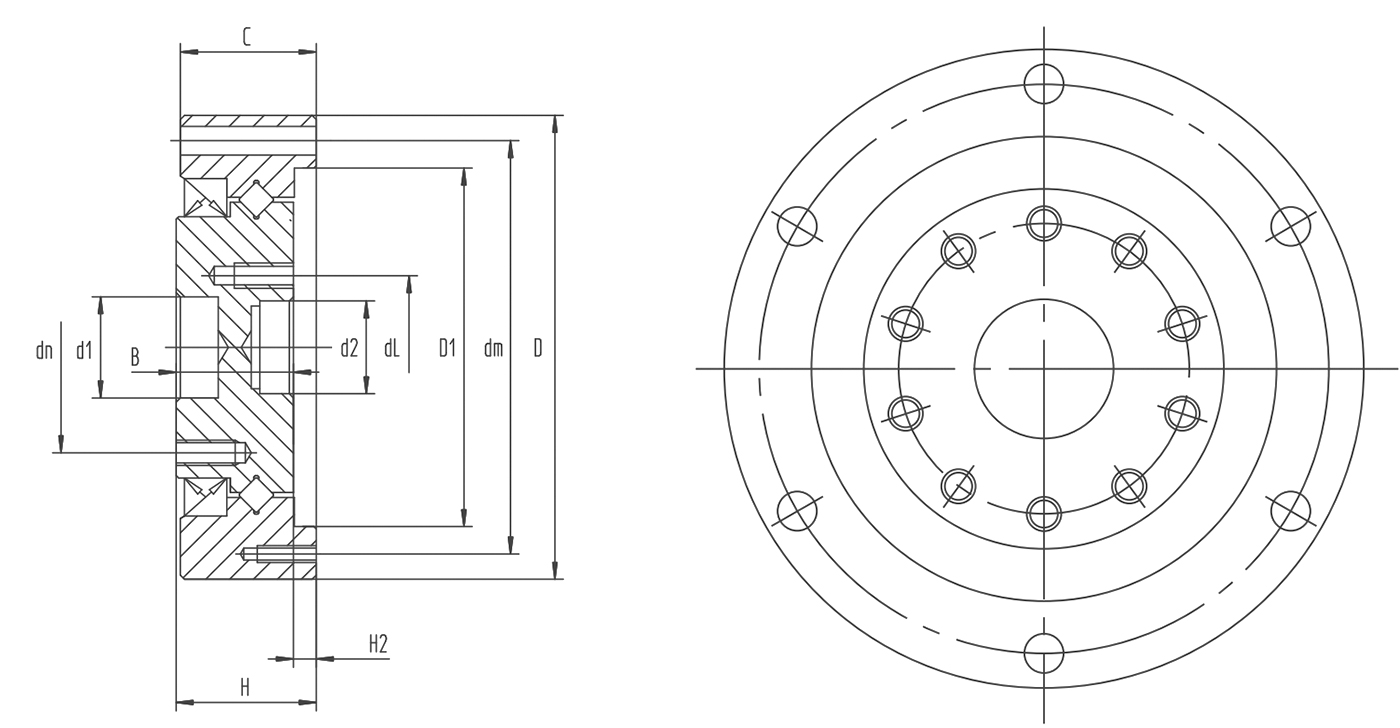

| نموذج تحمل | الأبعاد الخارجية الأساسية | فتحات تركيب الحلقة الخارجية | فتحات تركيب الحلقة الداخلية | الحمل المقدر الأساسي | وزن المنتج كجم | |||||||||||||
| د1 | د2 | د | ح | ج | ب | ح2 | د1 | مارك ألماني | حجم ثقب التركيب 1 | حجم ثقب التركيب 2 (الجانب الخلفي من الختم) | الاسم المميز | حجم ثقب التركيب 1 (الجبهة مختومة) | ديسيلتر | حجم ثقب التركيب 2 (الجانب الخلفي من الختم) | جr | جor | ||
| الوحدة: مم | كن | |||||||||||||||||
| جSD-14 | φ12 | φ11 | φ55 | 16.6 | 16.1 | 13.9 | 2.7 | φ42.5 | f49 | 6-φ3.5 | 3-M2 (عمق الحرير 5) | φ25 | 10-M3 (عمق الحرير 7) | φ17 | 6-M3 (عمق الحرير 7) | 4.7 | 6.7 | 0.24 |
| جSD-17 | φ14 | φ11 | φ62 | 16.6 | 16.1 | 13.9 | 2.7 | φ49.7 | φ56 | 10-φ3.5 | 5-M2 (عمق الحرير 5) | φ27 | 8-M5 (عمق الحرير 8) | φ19.5 | 8-M4 (عمق الحرير 8) | 5.3 | 7.5 | 0.3 |
| جSD-20 | φ18 | φ16 | φ70 | 18.3 | 17.8 | 15.6 | 2.7 | φ57 | φ64 | 12-φ3.5 | 4-M2 (عمق الحرير 5) | φ34 | 8-M6 (عمق الحرير 9) | φ24 | 8-M4 (عمق الحرير 8) | 5.8 | 9 | 0.42 |
| جSD-25 | φ24 | φ20 | φ85 | 23.4 | 22.9 | 20 | 3.4 | φ73 | ص79 | 18-φ3.5 | 6-M2 (عمق الحرير 5) | φ42 | 8-M8 (عمق الحرير 12) | φ30 | 8-M5 (عمق الحرير 9) | 9.6 | 15.1 | 0.8 |
| جSD-32 | φ32 | φ30 | φ112 | 24.5 | 23.5 | 20.9 | 3.6 | φ95.3 | φ104 | 18-φ4.5 | 6-M3 (عمق الحرير 7) | φ57 | 10-M8 (عمق الحرير 12) | φ41 | 6-M6 (عمق الحرير 11) | 15 | 25 | 1.4 |
| جSD-40 | φ36 | φ32 | φ126 | 29.1 | 28.1 | 24.6 | 4.5 | φ109.6 | φ117.5 | 18-φ5.5 | 6-M3 (عمق الحرير 10) | φ72 | 10-M10 (عمق الحرير 15) | φ48 | 6-M8 (عمق الحرير 11) | 21.3 | 36.5 | 2.1 |
| جSD-50 | φ48 | φ44 | φ157 | 34 | 33 | 29.4 | 4.6 | φ138 | φ147 | 22-φ6.6 | 4-M3 (عمق السلك 10) | f88 | 10-M12 (عمق الحرير 18) | φ62 | 6-M10 (عمق الحرير 18) | 34.8 | 60.2 | 3.8 |
