هل تعرف كيف يمكن لخاتم الجليد المكون من أربع نقاط تحقيق دوران دقة عالية التحميل؟

مع الترقية المستمرة للمعدات الصناعية الحديثة ، تزداد متطلبات الأداء للمكونات الميكانيكية أعلى وأعلى. لا سيما في مجالات الآلات الهندسية ، وتوليد طاقة الرياح ، والمعدات الطبية والفضاء ، يجب ألا يقاوم نظام الجليد الأحمال العالية للغاية فحسب ، بل يجب أيضًا ضمان دقة الدوران العالية للغاية. أصبحت كيفية الحفاظ على الدوران الدقيق في ظل ظروف الحمل العالية قضية أساسية تثير القلق في الصناعة.
بصفتها مكونًا ثنائي الأداء ، أصبحت حلقة الجليد من أربع نقاط تدريجياً مفتاح حل هذه المشكلة بسبب تصميمها الهيكلي الفريد وأدائها الممتاز. بفضل "التوزيع الميكانيكي الدقيق" و "التصميم الهيكلي المدمج" ، فإنه يحقق دقة دوران عالية للغاية مع ضمان قدرة تحمل الحمل ، وتصبح سلاحًا سريًا لا غنى عنه للمعدات الميكانيكية الراقية.

1. ما هو حلقة جولة الاتصال من أربع نقاط ؟
1.1. تحليل المفهوم الأساسي
محمل الجليد هو جهاز ميكانيكي يستخدم على نطاق واسع في المعدات التي تتطلب دعم الدوران ونقل الحمل. عادة ما يتكون من حلقة داخلية ، وحلقة خارجية وعنصر متداول ، يلعب دور دعم الجزء الدوار ونقل الحمل. الميزة الأساسية لخاتم الجليد المكون من أربع نقاط هي ترتيب العناصر الفريدة "التلامس المكون من أربع نقاط".

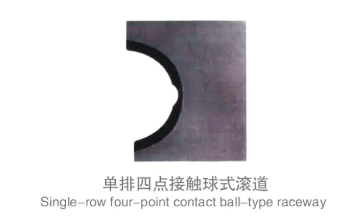

يعني ما يسمى "جهة الاتصال من أربع نقاط" أن صف واحد من كرات الصلب يتصل بالأخدود في أربع نقاط على الحلقات الداخلية والخارجية على التوالي. يتيح هذا التصميم أن يتحمل كل عنصر متداول في وقت واحد ضغطًا من نقطتين من الحلقات الداخلية والخارجية ، ليصبح المجموع أربع نقاط اتصال. يعمل هذا الهيكل على تحسين توزيع الحمل ويحسن قدرة الحمل والاستقرار الدوراني.
1.2. الاختلافات بين الاتصال من أربع نقاط والهياكل التقليدية
تستخدم محامل الجليد التقليدية في الغالب هياكل التلامس من ثلاث نقاط أو متعددة النقاط. على الرغم من أنها يمكن أن تحمل حمولة معينة ، إلا أنها معقدة في الهيكل ويصعب تصنيعها. بالإضافة إلى ذلك ، بسبب نقاط الاتصال المختلفة ، فإن التوزيع الميكانيكي ليس موحدًا ، مما قد يتسبب بسهولة في تركيز الإجهاد المحلي.
في المقابل ، يحقق هيكل التلامس من أربع نقاط تأثير تحسين توزيع الحمل عن طريق تقليل عدد نقاط الاتصال. لا يؤدي تصميم صف واحد من الكرات الفولاذية إلى تبسيط الهيكل فحسب ، بل يقلل أيضًا من الارتفاع الكلي للمكونات ، مما يسهل التصميم المدمج للمعدات. في الوقت نفسه ، يتيح التلامس من أربع نقاط تحمل الجليد لتحمل القوة المحورية ، والقوة الشعاعية واللحظة المنقوقة ، وله قدرة الحمل متعددة الوظائف.
1.3. تصميم متعدد الوظائف
يدمج حلقة جولة الاتصال من أربع نقاط متطلبات ميكانيكية متعددة. لا يمكن أن يصادف تصميمه الضغط المحوري لعدة أطنان فحسب ، بل يمكن أيضًا تفريق الأحمال الشعاعية بشكل فعال وإلغاء اللحظات ، مما يضمن أن الجهاز لا يزال بإمكانه الحفاظ على تشغيل مستقر وفعال في ظل ظروف عمل معقدة.
يجعل مفهوم تصميم الحمل متعدد الوظائف هذا قلبًا دوراً لا غنى عنه في مختلف الآلات واسعة النطاق للآلات والمعدات الدقيقة ، وجسر يربط الطاقة والحركة.

2. كيف يحقق التصميم الهيكلي تحمل حمولة عالية؟
2.1. آلية القوة لكرات الصلب أحادي الصدر وأخاديدها
يكمن جوهر القوة في حلقة التلامس المكون من أربع نقاط في طريقة التلامس "المكونة من أربع نقاط" بين كرات الصلب أحادية الصف والأخاديد الداخلية والخارجية. يتم توزيع كل كرة فولاذية بالتساوي حول محمل الجليد ، ونقاط الاتصال الخاصة بها مع الحلقات الداخلية والخارجية تشكل بنية قوة مستقرة.
أكبر ميزة لآلية القوة هذه هي أن الحمل المعقد يتم توزيعه بالتساوي على كل عنصر متداول ، وتجنب تلف التعب الناجم عن القوة المحلية المفرطة. تشكل كرات الصلب مسار نقل الحمل الصلب نسبيًا من خلال أربع نقاط اتصال ، مما يؤدي بشكل فعال إلى تحسين حد الحمل.
2.2. تكنولوجيا اختيار المواد ومعالجة
إن تحقيق سعة الحمل العالية لا ينفصل عن تحسين مواد الحامل المنزلق. عادةً ما يتم استخدام الصلب عالي القوة من السبائك كمادة رئيسية ويخضع لعلاج حراري خاص لتحسين صلابة ومقاومة التعب. تضمن عملية المعالجة الحرارية أن توزيع صلابة الكرة الفولاذية وسطح الأخدود موحد ، مما يمنع التآكل المبكر بسبب التزايد المحلي.
تعتبر الآلات الدقيقة جزءًا مهمًا من ضمان الأداء. يجب أن تلبي معالجة الأخدود معايير استدارة عالية للغاية وخشونة سطحية لضمان الملاءمة المثالية بين الكرة الفولاذية والأخدود وتقليل التآكل الدقيق.
2.3. تحسين التزييت والختم
إن تصميم نظام التشحيم له تأثير كبير على حياة وأداء حلقة الجليد التي تلامس من أربع نقاط. يمكن أن تقلل الشحوم المعقولة للتشحيم بشكل فعال من معامل الاحتكاك ، ويقلل من التآكل والحرارة ، وتحسين كفاءة الدوران.
في الوقت نفسه ، يمنع تحسين هيكل الختم الغبار والرطوبة والملوثات الأخرى من دخول الداخل ، مما يمنع تدهور الشحوم المشحمة والملابس المشددة. يمكن أن تحافظ الأختام عالية الأداء على محكمة الإغلاق في بيئات قاسية مختلفة وتوسيع دورة صيانة المعدات.

3. كيفية تحقيق التحكم الدقيق في الدوران؟
3.1. إدارة أخطاء التحكم في الدقة الهندسية وتصنيعها
أساس الدوران الدقيق هو السيطرة على الدقة الهندسية عالية المستوى. أثناء عملية تصنيع حلقة الجليد التي تلامس من أربع نقاط ، يجب التحكم في دائرة الحلقات الداخلية والخارجية ، وشكل السباق ، والتحمل الأبعاد للكرات الفولاذية.
الجليد المحوري والشعاعي هي المعلمات الرئيسية التي تؤثر على دقة الدوران. من خلال القياس الدقيق والتعديل ، يمكن التحكم في خطأ الجريان على مستوى Micron للتأكد من أن الجزء الدوار مستقر وخالي من الارتعاش.
3.2. تحسين الاحتكاك والدوران
الاحتكاك أثناء الدوران هو عامل مهم يؤثر على الكفاءة والدقة. يتم تطبيق تقنيات المعالجة السطحية مثل النترنج والرش على سطح الكرات الفولاذية والأخاديد ، والتي يمكن أن تقلل بشكل كبير من معامل الاحتكاك.
اختيار وصيانة مواد التشحيم مهمة بنفس القدر. لا يقلل شحم التشحيم عالي الجودة من التآكل فحسب ، بل يقلل أيضًا من فقدان الطاقة ، مما يضمن نعومة وحساسية الاستجابة للدوران.
3.3. المتطلبات الفنية لمطابقة التثبيت
ترتبط جودة التثبيت مباشرة بدقة الدوران. يجب أن يكون لسطح التجميع تسطيحًا كبيرًا للغاية ورأسيًا ، ويجب أن يكون التحميل المسبق للبراغي موحدًا وتلبية المعايير لمنع التشوه والخوف.
يضمن التصميم المعقول للتسامح المطابقة الملاءمة المثالية بين حلقة التلامس من أربع نقاط وأجزاء أخرى من المعدات ، وتجنب الفجوات والهز أثناء التشغيل وضمان الأداء العام للمعدات.

4. الأداء الفعلي في مجالات التطبيق الرئيسية
4.1. مجال الآلات الهندسية
تستخدم محامل الجليد من أربع نقاط على نطاق واسع في الآلات الثقيلة مثل رافعات البرج والحفارات. لا يزالون يضمنون استقرار الجهاز في ظل الأحمال العالية والتأثيرات الديناميكية وظروف العمل المعقدة.
لا سيما في منصة الجليد من الرافعة ، يمكن أن تقاوم بنية التلامس من أربع نقاط بشكل فعال لحظة الانقلاب وحمل التأثير ، مما يضمن سلامة وموثوقية عملية الرفع.
4.2. أداء موثوقية عالية في أنظمة طاقة الرياح
يحتاج نظام yaw لمعدات توليد طاقة الرياح إلى ضبط الاتجاه بشكل متكرر وتحمل أحمالًا ضخمة ومتغيرة. بفضل قدرتها عالية الحمل وقدرتها الدقيقة ، تضمن حلقة التلامس المكون من أربع نقاط استقرار توربينات الرياح أثناء التشغيل على المدى الطويل.
بالإضافة إلى ذلك ، تضمن أداء الختم الممتاز ومقاومة الطقس أن الجهاز يمكن أن يتكيف مع بيئة المناخ في الهواء الطلق المعقدة ، وتقليل تردد الصيانة وتقليل تكاليف التشغيل.
4.3. متطلبات الدقة في سيناريوهات الطبية والأتمتة
تتطلب المعدات الطبية الحديثة مثل الماسحات الضوئية وأذرع الروبوت دقة دوران عالية للغاية واستقرار الأجزاء الدوارة. إن الدوران العالي الدقة والاستجابة للحركة الدقيقة للحلقة التي تتلامس من أربع نقاط تجعلها خيارًا مثاليًا للمعدات الطبية والأتمتة الصناعية.
يضمن تحديد المواقع والتحكم في الدوران في المعدات على مستوى Micron الناتج عالي الجودة للتصوير الطبي والإنتاج الآلي.
4.4. التطبيقات الفضائية والتطبيقات العسكرية
غالبًا ما تعمل المعدات الطيران والفضاء في البيئات القاسية. تلبي حلقة الجليد التلامس من أربع نقاط المتطلبات الصارمة لمقاومة درجة الحرارة ومقاومة الاهتزاز وعامل السلامة العالي مع استقرارها الهيكلي القوي وخصائص المواد.
يضمن دورانها عالي الدقة أن المعدات مثل منصات إطلاق الصواريخ وأساطيد السفن الرادار يمكن أن تتحرك بدقة في ظل بيئات الضغط العالي ، مما يضمن موثوقية وسلامة تنفيذ مهمة المعدات.

5. كيف تصبح حلقة جولة الاتصال من أربع نقاط جوهر الأداء؟
تحقق حلقة الجليد التي تلامس من أربع نقاط مزيجًا مثاليًا من التناوب العالي والتحديد العالي مع تصميمها الهيكلي الفريد والمواد المفضلة وتكنولوجيا التصنيع الرائعة. لا يمكن أن تصمد أمام تأثير القوى متعددة الاتجاهات فقط في ظل ظروف الحمل المعقدة ، ولكن أيضًا ضمان دوران مستقر وسلس.
في العديد من الحقول الراقية مثل الآلات الهندسية وطاقة الرياح والرعاية الطبية والفضاء ، أصبحت حلقة الجليد التلامس من أربع نقاط مكونًا رئيسيًا لتحسين أداء المعدات والموثوقية. من خلال أداءها المستقر والدقيق والفعال ، فإنه يدفع صناعة التصنيع الميكانيكية إلى مستوى أعلى.
في المستقبل ، مع التقدم المستمر للتصنيع الذكي والصناعة الخضراء ، ستستمر حلقة التلامس المكون من أربع نقاط في لعب دور مهم ، وجلب المزيد من الابتكارات والانفاعات إلى أنظمة الجليد الميكانيكية ، والمساعدة في تحقيق التحكم الميكانيكي أكثر فاعلية ودقيقة.
